Vous aurez besoin :
D’une perceuse
Un foret 1/4
Un boulon 1/4, assez long pour traverser le support de la brimbale et l’Auto Jig,
Un écrou, papillon de préférence si vous prévoyez le désinstaller a chaque sortie (recommander si vous le transporter)
Deux rondelles d’acier ¼
Un crayon
Installation :

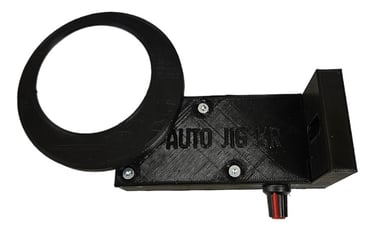

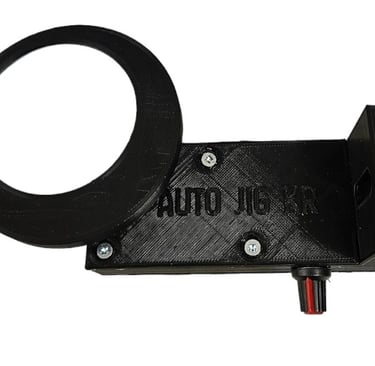

Positionnez le « cam » vers le bas*. Figure 1 en utilisant la force du moteur et non en le tournant manuellement.

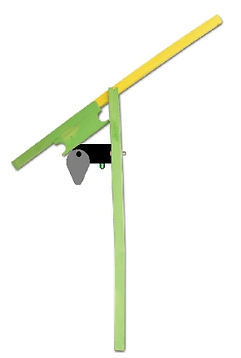

Placez l’Auto Jig de façon à ce que le « cam » touche le dessous de la brimbale, sans la relever. Figure 2.
Marquez sur le support de la brimbale le centre de la « slot » de l’Auto Jig. Figure 3.
Percez le support à l’endroit marqué.
Placez l’Auto Jig sur le support et installer le boulon, les rondelles d'acier et l'écrou.
L'utilisation de pile au Lithium est fortement recommandé. Les piles Ni-Cad gèle très rapidement au froid.
Ne pas entreposer l'Auto Jig dans un endroit ou la température pourrait monté au dessus de 50 degrés Celsius. Comme dans une cabane à pêche au soleil l'été.
*Ne jamais faire tourner le cam manuellement. Vous risquerez de briser les petites gears du moteur.
Figure 1
Figure 3
Figure 2
Vous aurez besoin :
D’une perceuse
Un foret 1/4
Un boulon 1/4, assez long pour traverser le support de la brimbale et l’Auto Jig,
Un écrou, papillon de préférence si vous prévoyez le désinstaller a chaque sortie (recommander si vous le transporter)
Deux rondelles d’acier ¼
Un crayon
Installation :

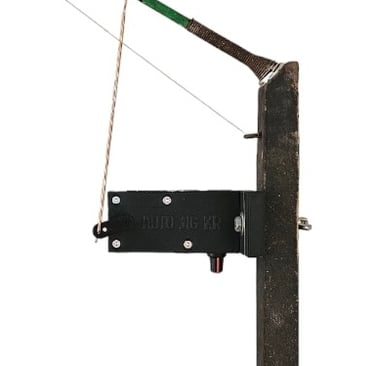

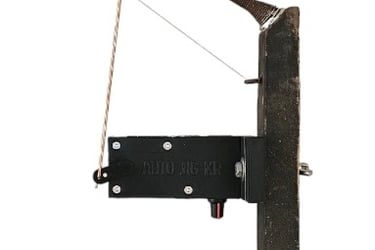

Insérer la tige dans le « petit bras ».
Positionner le « petit bras » vers le haut* en utilisant la force du moteur et non en le tournant manuellement. Figure 1
Placer la tige dans le meme sens que le « petit bras » .

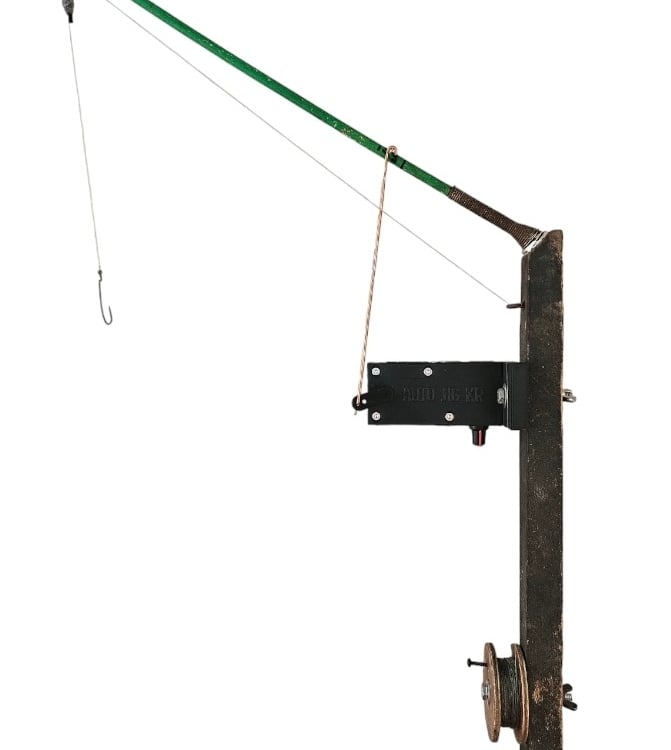

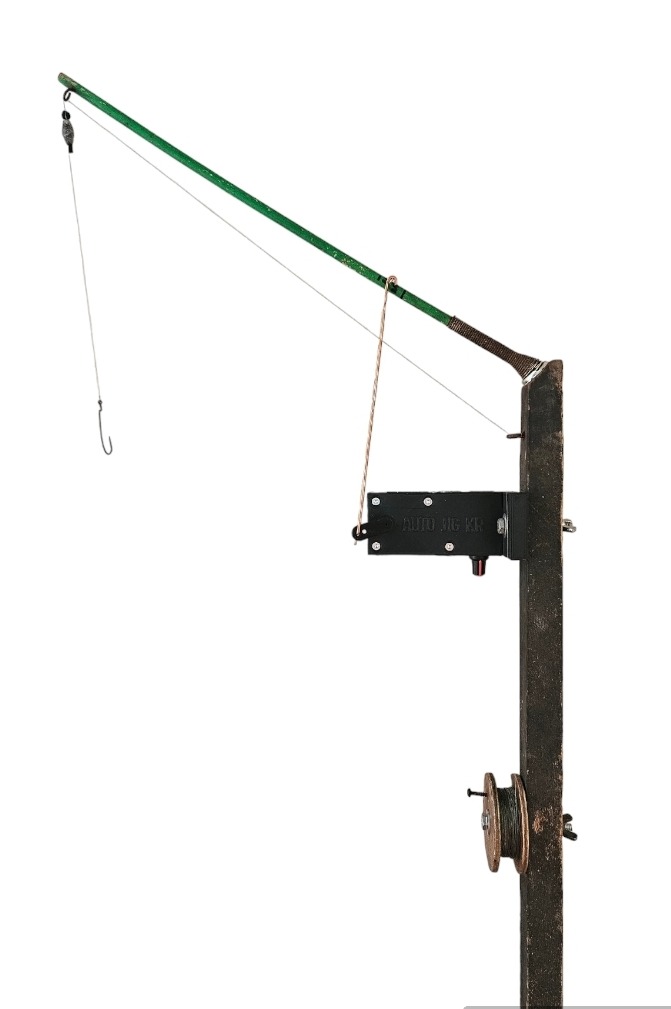

Glisser l'Auto Jig le long de la base de votre brimbale, coté intérieur jusqu'a ce que le bout de la tige touche le bout articulé.
À l'aide du crayon, marquer cet emplacement ainsi que le centre de la « slot » de l'Auto Jig.
Installer le petit oeillet à l'endroit marqué.
Percer un trou 1/4 a 1/2 pouce plus bas** que la marque de la « slot »
Placez l’Auto Jig sur le support et installer le boulon, les rondelles d'acier et l'écrou.
Installer la broche à l'anneau.
L'utilisation de pile au Lithium est fortement recommandé. Les piles Ni-Cad gèle très rapidement au froid.
Ne pas entreposer l'Auto Jig dans un endroit ou la température pourrait monté au dessus de 50 degrés Celsius. Comme dans une cabane à pêche au soleil l'été.
*Ne jamais faire tourner le « petit bras » manuellement. Vous risquerez de briser les petites gears du moteur.
** Si vous installer l'oeillet trop bas, vers le ressort, la broche tombera toujours. Vous devez laisser une tension continue sur celle-ci.
